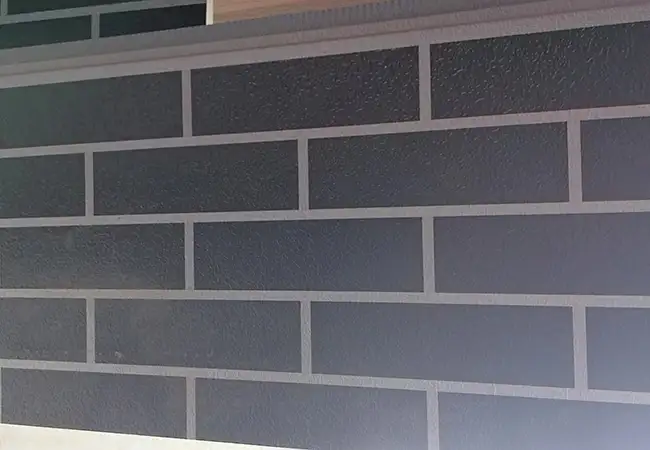

ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड

जेसन बिल्डिंग मटेरियल उच्च गुणवत्ता वाले ड्राई-हंग इन्सुलेशन एकीकृत बोर्ड प्रदान करता है। प्रत्यक्ष फ़ैक्टरी बिक्री और थोक के माध्यम से उपलब्ध, हम विशिष्ट निर्माण परियोजनाओं के अनुरूप अनुकूलित समाधान प्रदान करते हैं।

उत्पाद लाभ

1. एकीकृत बाहरी दीवार इन्सुलेशन और सजावट

पारंपरिक बाहरी दीवार परियोजनाओं में अक्सर इन्सुलेशन, सुरक्षात्मक और सजावटी परतों की अलग-अलग देखभाल की आवश्यकता होती है; इसके विपरीत, ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड इन कई कार्यों को एक एकल, एकीकृत उत्पाद में समेकित करता है।

2. तीव्र बाहरी दीवार निर्माण के लिए उपयुक्त

पैनलों को कारखाने में संसाधित और लेमिनेट किया जाता है, स्थापना मुख्य रूप से साइट पर ड्राई-हैंगिंग विधियों का उपयोग करके की जाती है।

यह प्रणाली विशेष रूप से नए निर्माण, पूर्वनिर्मित इमारतों, मौजूदा संरचनाओं के ऊर्जा-दक्षता रेट्रोफिट और सख्त निर्माण कार्यक्रम वाली परियोजनाओं के लिए उपयुक्त है।

3. मुखौटा सौंदर्यशास्त्र का आसान मानकीकरण

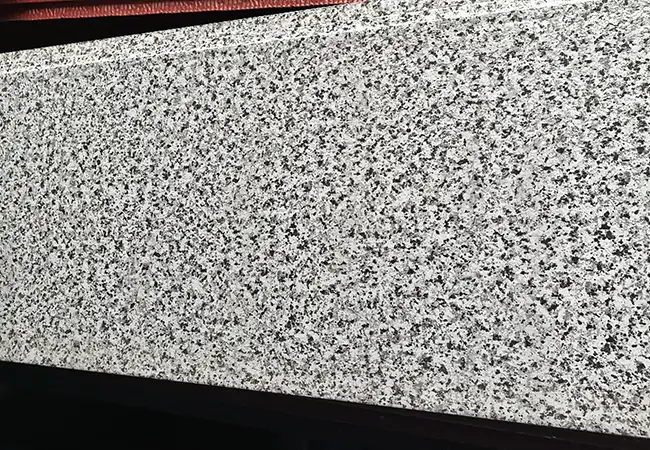

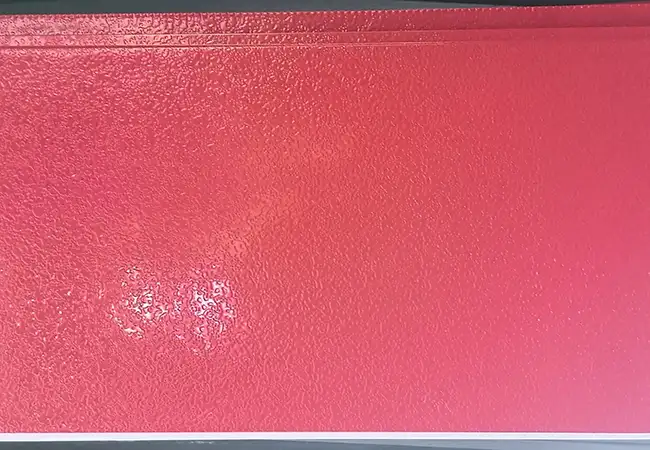

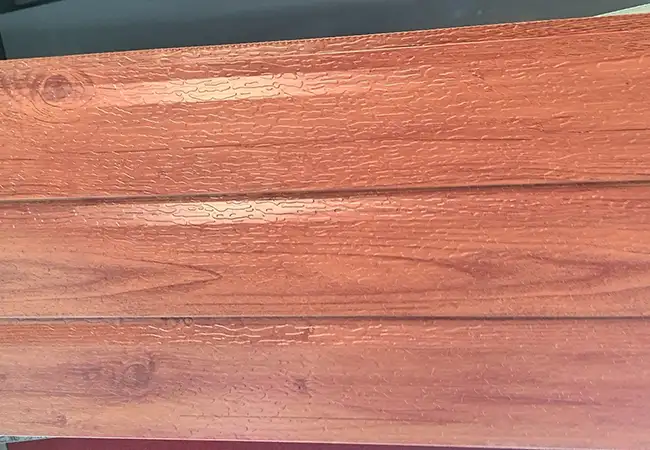

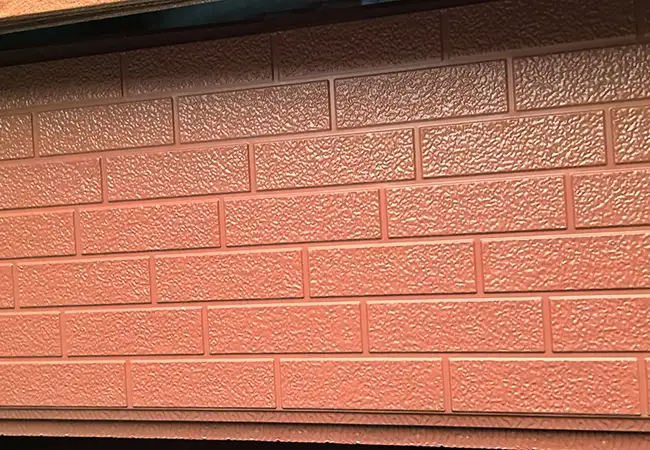

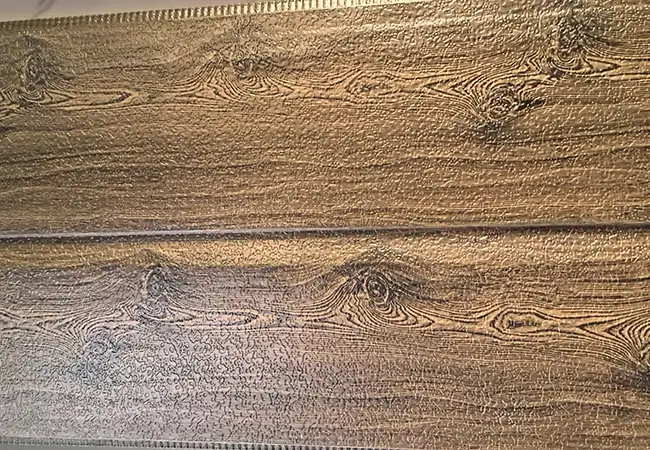

चूंकि सजावटी सतह परत कारखाने में तैयार हो जाती है, बड़े पैमाने पर उत्पादन के दौरान रंग, बनावट, आयाम और सतह प्रभाव को लगातार नियंत्रित किया जा सकता है।

कील ड्राई-हैंगिंग सिस्टम घटक

ड्राई-हैंगिंग सिस्टम में निम्नलिखित घटक होते हैं:

मुख्य उलटना: गैल्वेनाइज्ड स्टील स्क्वायर ट्यूब (आमतौर पर 40×40×2 मिमी या 50×50×2.5 मिमी), कोण ब्रैकेट के साथ दीवार पर तय की जाती है। कील स्थापना के दौरान ऊर्ध्वाधरता को समायोजित किया जाता है।

हैंगर असेंबली: स्टार्टर टुकड़े, हैंगर और समायोजन टुकड़े शामिल हैं। हैंगर सामग्री एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील है, इससे कम नहीं4 हैंगरप्रति बोर्ड.

सहारा देने की सिटकनी: स्टेनलेस स्टील विस्तार बोल्ट। ड्रिल छेद का व्यास बोल्ट विनिर्देशों, एंबेडमेंट गहराई ≥ से मेल खाता है40 मिमी.

वेंटिलेशन गुहा: आम तौर पर कील की मोटाई से वायु परत का अंतर बनता है20 - 40 मिमी, दीवार के सेवा जीवन को बढ़ाने के लिए दीवार से संचित नमी को प्रभावी ढंग से हटाता है।

बाद में रखरखाव: ड्राई-हैंगिंग सिस्टम सिंगल-बोर्ड डिस्सेम्बली को सपोर्ट करता है। प्रत्येक के नियमित निरीक्षण की अनुशंसा की जाती है2 साल, हैंगर जंग और सीलेंट उम्र बढ़ने पर ध्यान केंद्रित कर रहा है। समस्या पाए जाने पर तुरंत बदलें।

ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड की परिभाषा

ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड एक थर्मल इंसुलेशन सजावटी पैनल है जिसे मेटल कील ड्राई-हैंगिंग तकनीक का उपयोग करके स्थापित किया गया है। बॉन्डिंग-एंकरिंग विधि से अंतर यह है: बोर्ड को सीधे दीवार पर चिपकाया नहीं जाता है, बल्कि हैंगर के माध्यम से धातु की कील पर तय किया जाता है, जिसमें बोर्ड और दीवार के बीच एक गुहा छोड़ दिया जाता है। इस निर्माण विधि का लाभ यह है कि दीवार के अंदर की नमी को इन्सुलेशन परत में जमा हुए बिना और प्रदर्शन में गिरावट के बिना, गुहा के माध्यम से छुट्टी दी जा सकती है। साथ ही, ड्राई-हैंगिंग सिस्टम का लोड पथ स्पष्ट और निश्चित है - प्रत्येक बोर्ड का भार हैंगर के माध्यम से कील फ्रेम तक और फिर कील से मुख्य संरचना तक प्रेषित होता है।

ड्राई-हैंगिंग सिस्टम तकनीकी विशिष्टताएँ

उलटना विशिष्टता:जस्ती इस्पात वर्ग ट्यूब 40×40×2 मिमी या 50×50×2.5 मिमी

उलटना अंतर:ऊर्ध्वाधर @ 600 मिमी, बोर्ड की ऊंचाई के अनुसार क्षैतिज दूरी

हैंगर सामग्री:एल्यूमीनियम मिश्र धातु (6063-टी5) या स्टेनलेस स्टील (304)

एकल हैंगर भार क्षमता: ≥ 1.0kN(सुरक्षा कारक ≥ 3)

वेंटिलेशन गुहा की चौड़ाई:20 - 30 मिमी (कील मोटाई द्वारा निर्धारित)

भूकंपीय रेटिंग:विभिन्न कील विशिष्टताओं के साथ, मिल सकते हैं6-8 डिग्रीभूकंपीय किलेबंदी

लागू परियोजनाएं

सुपर ऊंची इमारतें(ऊंचाई ≥ 100 मीटर): सख्त सुरक्षा आवश्यकताओं के साथ उच्च हवा का दबाव; मैकेनिकल एंकरिंग सिस्टम अधिक विश्वसनीय है

तटीय इमारतें: उच्च नमक स्प्रे वातावरण में, गुहा वेंटिलेशन नमी संचय को कम करता है और संक्षारण में देरी करता है

पुरानी इमारत के नवीनीकरण के लिए मूल दीवार के संरक्षण की आवश्यकता है: हैंगिंग बोर्ड मूल बाहरी दीवारों को नुकसान नहीं पहुंचाते हैं और सामान्य उपयोग को प्रभावित नहीं करते हैं

जटिल भवन प्रपत्र: दीवार की असमानता की भरपाई के लिए बहु-दिशात्मक उलट समायोजन स्थान की आवश्यकता है

उच्च स्तरीय व्यावसायिक इमारतें: स्थापना परिशुद्धता और मुखौटा प्रभाव के लिए उच्च आवश्यकताओं वाली परियोजनाएं

अनुकूलन निर्देश

ड्राई-हैंगिंग सिस्टम के अनुकूलन में मुख्य रूप से शामिल हैं:

उलटना लेआउट:कील रिक्ति और विशिष्टताओं का निर्धारण भवन के अग्रभाग पवन भार गणना के आधार पर किया जाता है। अलग-अलग मंजिलों और ऊंचाइयों के लिए कील पैरामीटर भिन्न हो सकते हैं।

हैंगर प्रकार:तीन हैंगर विकल्प उपलब्ध हैं -समायोज्य हैंगरसामान्य समतलता वाली मौजूदा इमारतों के लिए उपयुक्त,स्थिर हैंगरसपाट दीवारों वाली नई इमारतों के लिए उपयुक्त,इन्सुलेशन एकीकृत हैंगरपूर्वनिर्मित इन्सुलेशन बोर्डों के लिए उपयुक्त।

इन्सुलेशन परत की मोटाई:गुहा की चौड़ाई को बीच में समायोजित किया जा सकता है20 - 40 मिमीइन्सुलेशन डिजाइन आवश्यकताओं के अनुसार।

डिलीवरी से पहले सभी धातु कनेक्टरों को हॉट-डिप गैल्वनाइजिंग या डैक्रोमेट रस्ट प्रोटेक्शन से उपचारित किया जाता है।

बिक्री उपरांत सेवा सहायता

जेसन बिल्डिंग मटेरियल्स बिक्री के बाद निम्नलिखित सहायता प्रदान करता है:

- भीतर एक निःशुल्क अनुवर्ती मुलाक़ात6 महीनेस्वीकृति पूरी होने के बाद कील कनेक्टर्स और सीलेंट की स्थिति का निरीक्षण करें

- वारंटी कवरेज में शामिल हैं: बोर्ड भौतिक गुण (12 महीने), धातु हैंगर और उलटना संक्षारण प्रतिरोध (24 माह), सीलेंट लोच प्रतिधारण (12 महीने)

- वारंटी से परे रखरखाव की जरूरतों के लिए, हम अभी भी सहायक आपूर्ति और तकनीकी मार्गदर्शन प्रदान कर सकते हैं, केवल सामग्री लागत चार्ज कर सकते हैं

- अत्यधिक ऊंची इमारतों वाली परियोजनाओं के लिए100 मीटर, वारंटी अवधि को बढ़ाया जा सकता है24 माहबातचीत के माध्यम से

परिभाषा

ऊंची इमारतों पर शुद्ध बॉन्डिंग बाहरी दीवार इन्सुलेशन सिस्टम की अनुमति क्यों नहीं है? क्योंकि 10वीं मंजिल के ऊपर हवा का दबाव है3 – 5 बारजमीनी स्तर पर, और चिपकने वाली उम्र बढ़ने के बाद जोखिम कम हो सकता है। क्या कोई ऐसा समाधान है जो पूरी तरह से यांत्रिक फिक्सिंग का उपयोग करता है? कील ड्राई-हैंगिंग सिस्टम एक पूरी तरह से यांत्रिक एंकरिंग समाधान है जो चिपकने वाले पदार्थों पर निर्भर नहीं करता है - प्रत्येक बोर्ड धातु कील के साथ तय किया जाता है4 - 6 स्टेनलेस स्टील हैंगर, प्रत्येक हैंगर स्वतंत्र रूप से व्यक्तिगत क्षमता के साथ भार सहन करता है ≥1.0kN.

तीन स्थापना विधियों की तुलना

अक्सर पूछे जाने वाले प्रश्न

Q1: ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड और बॉन्डेड इंसुलेशन बोर्ड के बीच क्या अंतर है?

A1: मुख्य अंतर स्थापना विधि है। ड्राई-हंग बोर्ड को यांत्रिक हैंगर के साथ धातु कील प्रणाली के माध्यम से दीवार पर तय किया जाता है, जिससे बोर्ड और दीवार के बीच एक वेंटिलेशन कैविटी रह जाती है। बंधे हुए बोर्ड सीधे दीवार की सतह से जुड़े होते हैं। ऊंची इमारतों के लिए ड्राई-हंग विधि अधिक विश्वसनीय है और एकल-बोर्ड प्रतिस्थापन की अनुमति देती है।

Q2: वेंटिलेशन कैविटी किसके लिए है?

ए2: वेंटिलेशन कैविटी दीवार के अंदर नमी को बाहर निकलने की अनुमति देती है, जिससे इन्सुलेशन परत में संचय को रोका जा सकता है जिससे प्रदर्शन में गिरावट हो सकती है। यह दीवार को सूखा रखने में भी मदद करता है और फफूंदी और फूलने से बचाता है।

Q3: क्या ड्राई-हंग इंसुलेशन इंटीग्रेटेड बोर्ड का उपयोग 100 मीटर से अधिक ऊंची इमारतों पर किया जा सकता है?

ए3: हाँ. ड्राई-हंग प्रणाली असीमित ऊंचाई की इमारतों के लिए उपयुक्त है। उचित पवन दबाव डिजाइन और उलटना विनिर्देशों के साथ, इसका उपयोग अत्यधिक ऊंची इमारतों पर किया जा सकता है। 100 मीटर से ऊपर की परियोजनाओं के लिए वारंटी को 24 महीने तक बढ़ाया जा सकता है।
