एसेप्टिक विभाजन पैनल

निर्माण सामग्री के निर्माता के रूप में, जेसन बिल्डिंग मटेरियल क्रॉस-संदूषण को रोकने के लिए डिज़ाइन किए गए एसेप्टिक विभाजन पैनल प्रदान करता है। इन पैनलों में एक समान मोटाई, एक मजबूत संरचना और जलरोधक, आसानी से साफ होने वाली सतहें होती हैं जो दीर्घकालिक बाँझपन बनाए रखती हैं; इसके अतिरिक्त, वे एक हल्के डिज़ाइन का दावा करते हैं जो सुविधाजनक स्थापना, निराकरण और लचीले पुन: कॉन्फ़िगरेशन की अनुमति देता है।

एसेप्टिक पार्टिशन पैनल क्या है?

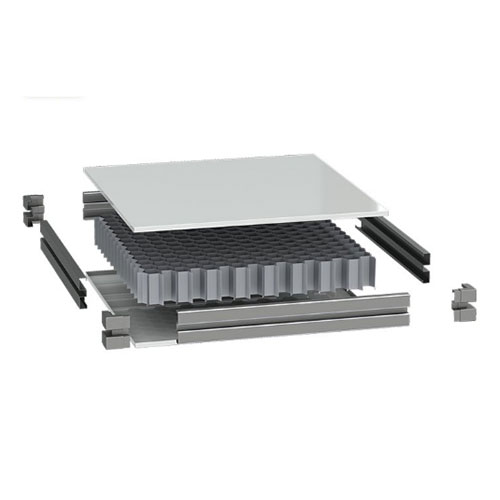

एसेप्टिक विभाजन पैनल एक शुद्धिकरण पैनल है जिसमें मुख्य डिजाइन फोकस के रूप में स्वच्छ ज़ोनिंग है, जो क्रॉस-ज़ोन वायु परिसंचरण और संदूषण प्रसार मुद्दों को संबोधित करता है। साधारण विभाजन पैनलों से मुख्य अंतर चार-किनारे वाली चरणबद्ध सीलिंग संरचना में निहित है, जो प्रत्येक स्थापित पैनल के बीच एक डबल सीलिंग बाधा बनाता है।

इसके अतिरिक्त, विभाजन पैनलों और छत और फर्श के बीच कनेक्शन पर विशेष सील कॉन्फ़िगर की जाती हैं, जो प्रत्येक स्वतंत्र स्थान के लिए वायुरोधी सुनिश्चित करती हैं और विभिन्न स्वच्छता स्तरों के क्षेत्रों के बीच वायु क्रॉस-प्रवाह को रोकती हैं।

एसेप्टिक ज़ोनिंग विभाजन डिज़ाइन मुख्य बिंदु

सड़न रोकनेवाला विभाजन पैनलों के साथ विभाजन डिजाइन में ध्यान केंद्रित करने के लिए तीन प्रमुख नोड्स:

वायुदाब ग्रेडिएंट ज़ोनिंग- का एक सकारात्मक दबाव अंतर5 - 15पाविभिन्न स्वच्छता स्तरों वाले क्षेत्रों के बीच बनाए रखा जाना चाहिए। विभाजन पैनलों की समग्र वायुरोधीता सीधे दबाव अंतर स्थिरता को प्रभावित करती है।

सामग्री स्थानांतरण अलगाव- कार्यशाला सामग्री मार्ग के लिए बफर रूम या पास-थ्रू खिड़कियों की सिफारिश की जाती है। क्रॉस-ज़ोन वायु प्रवाह विनिमय से बचने के लिए विभाजन पैनलों में खुले स्थानों को सील कर दिया जाना चाहिए।

कार्मिक अभिगम नियंत्रण- विभिन्न क्षेत्रों के बीच एयर शॉवर या चेंजिंग रूम स्थापित किए जाते हैं। दरवाजे के उद्घाटन के चारों ओर विभाजन पैनलों को सुदृढीकरण की आवश्यकता होती है, संरचनात्मक ताकत बढ़ाने के लिए धातु के दरवाजे के फ्रेम स्थापित किए जाते हैं।

ज़ोनिंग डिज़ाइन चरण के दौरान एक वायु प्रवाह संगठन आरेख बनाने, प्रत्येक क्षेत्र के लिए दबाव अंतर दिशा और वायु परिवर्तन दर आवश्यकताओं को स्पष्ट करने की सिफारिश की जाती है, फिर विभाजन पैनल लेआउट और चयन के साथ आगे बढ़ें। जिसेन टीम विस्तृत ड्राइंग डिज़ाइन सहायता प्रदान कर सकती है।

तकनीकी विशिष्टताएँ मुख्य बिंदु

पैनल की मोटाई:50 मिमी (मानक) / 75 मिमी / 100 मिमी

कोर सामग्री घनत्व:रॉक ऊन ≥ 120 किग्रा/वर्ग मीटर / पीयू लगभग 40-45 किग्रा/वर्ग मीटर

सीलिंग विधि:जीभ और नाली + ईपीडीएम सीलिंग स्ट्रिप्स / एल्यूमीनियम मिश्र धातु कील + खोखली सील

वायुरोधी परीक्षण:वायु रिसाव दर ≤2%50Pa से कम दबाव अंतर

ध्वनि इन्सुलेशन प्रदर्शन:आरडब्ल्यू ≥ 30 डीबी (50 मिमी मोटी पीयू) / आरडब्ल्यू ≥ 35 डीबी (75 मिमी मोटी रॉक ऊन)

संघात प्रतिरोध:10 किलो रेत का थैला 1 मीटर ऊंचाई से गिराया गया, पैनल को कोई गहरी क्षति नहीं हुई

अनुप्रयोग उद्योग एवं परिदृश्य

फार्मास्युटिकल एंटरप्राइज फिलिंग कार्यशालाएँ- क्रॉस-संदूषण को रोकने के लिए विभिन्न दवा किस्मों के बीच भौतिक अलगाव

खाद्य योज्य उत्पादन कार्यशालाएँ- अम्लीय और क्षारीय उत्पादन क्षेत्रों के बीच पृथक्करण

पीई बैग भरने की कार्यशालाएँ-भरण क्षेत्र और बाहरी पैकेजिंग सामग्री भंडारण क्षेत्र के बीच साफ अलगाव

सौंदर्य प्रसाधन पायसीकरण कार्यशालाएँ- इमल्सीफिकेशन टैंक क्षेत्र और विश्राम क्षेत्र के बीच ज़ोनिंग नियंत्रण

तृतीय-पक्ष परीक्षण प्रयोगशालाएँ- सूक्ष्म जीव विज्ञान कक्षों और भौतिक एवं रासायनिक कक्षों के बीच कठोर विभाजन

ग्लास विभाजन के साथ तुलना

ग्लास विभाजन अच्छा प्रकाश संचरण प्रदान करते हैं लेकिन पूर्ण सीलिंग प्राप्त नहीं कर सकते हैं (सीलेंट की उम्र बढ़ने और ढीले होने के दीर्घकालिक जोखिम के साथ ग्लास और कील के बीच अंतराल पर सीलेंट की आवश्यकता होती है)। वे भारी भी होते हैं (लगभग 10 मिमी टेम्पर्ड ग्लास)।25 किग्रा/वर्ग मीटर).

यद्यपि सड़न रोकनेवाला विभाजन पैनल अपारदर्शी हैं, अवलोकन खिड़कियां उचित रूप से दीवार पर स्थापित की जा सकती हैं (डबल-लेयर सीलबंद ग्लास अवलोकन खिड़कियां, आकार300 मिमी × 400 मिमी, दीवार के समान मोटाई के साथ), सीलिंग अखंडता को बनाए रखते हुए दृश्य आवश्यकताओं को पूरा करता है।

विभाजन पैनलों की लागत लगभग है40% – 50%ग्लास विभाजन, ग्लास की तुलना में बेहतर थर्मल इन्सुलेशन और ध्वनि इन्सुलेशन प्रदर्शन के साथ।

अनुकूलन निर्देश

विभाजन पैनलों को निम्नलिखित मापदंडों के अनुसार अनुकूलित किया जा सकता है:

पैनल उद्घाटन- अवलोकन खिड़कियों, पास-थ्रू खिड़कियों, वेंटिलेशन के उद्घाटन के लिए आरक्षित स्थान, कारखाने में पूर्व-कट, सीधे साइट पर स्थापित।

विशेष आकार के पैनल- गैर-समकोण कोनों या बहुभुज कार्यशालाओं के लिए, सीएडी चित्र, वास्तविक कोणों के अनुसार अनुकूलित उत्पादन प्रदान करें।

कॉलम क्लैडिंग पैनल- इस्पात संरचना फैक्ट्री कॉलम, यू-आकार या एल-आकार के अनुकूलित उत्पादन को लपेटने के लिए, एक बार फैक्ट्री बनाने से साइट पर स्प्लिसिंग कम हो जाती है।

आवेदन मामला

जियांग्सू प्रांत में एक फार्मास्युटिकल उद्यम में एक ठोस तैयारी कार्यशाला के लिए दो आसन्न उत्पादन लाइनों के बीच पूर्ण भौतिक अलगाव की आवश्यकता होती है - उत्पादन लाइन ए सेफलोस्पोरिन दवाओं का उत्पादन करती है और उत्पादन लाइन बी सामान्य मौखिक तैयारी का उत्पादन करती है।

दोनों क्षेत्रों के बीच किसी भी वायु क्रॉस-फ्लो या कार्मिक क्रॉस-संदूषण की अनुमति नहीं थी।75 मिमी मोटे रॉक वूल एसेप्टिक विभाजन पैनलचयन किया गया, जिसमें विभाजन छत से संरचनात्मक फर्श स्लैब तक बिना अंतराल के फैला हुआ था। सभी दीवार के पाइप के उद्घाटन को सील कर दिया गया था।

समापन के बाद दबाव अंतर परीक्षण के परिणाम:12पानिकटवर्ती क्षेत्रों के बीच सकारात्मक दबाव का अंतर बनाए रखा गया, जिससे सभी क्षेत्रों में कोई कण प्रसार नहीं पाया गया।

विभिन्न ज़ोनिंग स्तर विभाजन कॉन्फ़िगरेशन संदर्भ

अक्सर पूछे जाने वाले प्रश्न

Q1: एसेप्टिक पार्टीशन पैनल और साधारण पार्टीशन पैनल के बीच क्या अंतर है?

A1: मुख्य अंतर चार-किनारे वाली चरणबद्ध सीलिंग संरचना में निहित है, जो प्रत्येक स्थापित पैनल के बीच एक डबल सीलिंग बाधा बनाता है। साधारण विभाजन पैनल आमतौर पर सीलिंग उपचार के बिना सरल लैप जोड़ों का उपयोग करते हैं, जो विभिन्न स्वच्छता क्षेत्रों के बीच वायुरोधी सुनिश्चित नहीं कर सकते हैं।

Q2: विभिन्न स्वच्छता क्षेत्रों के बीच दबाव अंतर स्थिरता कैसे सुनिश्चित करें?

ए2: सीलबंद विभाजन पैनलों का उपयोग करने के अलावा, दबाव अंतर स्थिरता के लिए अंतरिक्ष की समग्र सीलिंग की आवश्यकता होती है - जिसमें छत, फर्श, पाइप के उद्घाटन और दरवाजे के अंतराल शामिल हैं। सिस्टम के सीलिंग प्रदर्शन को सत्यापित करने के लिए स्थापना के बाद एक व्यापक वायुरोधी परीक्षण करने की अनुशंसा की जाती है।
